צילום תרמוגרפי
סריקה תרמית לא חודרנית ללוחות חשמל

צילום תרמוגרפי (סריקה תרמית) ללוחות חשמל היא סריקה לא חודרנית באמצעות מצלמת אינפרא-אדום, המאתרת מוקדי חום חריגים. היא מאפשרת לזהות עומסים, מגעים רופפים, ורכיבים תקולים מבלי להפריע לפעילות השוטפת של הלוח.

  • מניעת שריפות — איתור התחממות חריגה מונע כשלים שעלולים להוביל לדליקות ולנזק למבנה
  • חיסכון בעלויות — גילוי מוקדם מונע קצרים, הפסקות חשמל פתאומיות ונזק לציוד יקר
  • דרישות ביטוח — חברות ביטוח רבות דורשות ביצוע סריקה תקופתית כחלק מחידוש הפוליסה לעסקים ולמפעלים

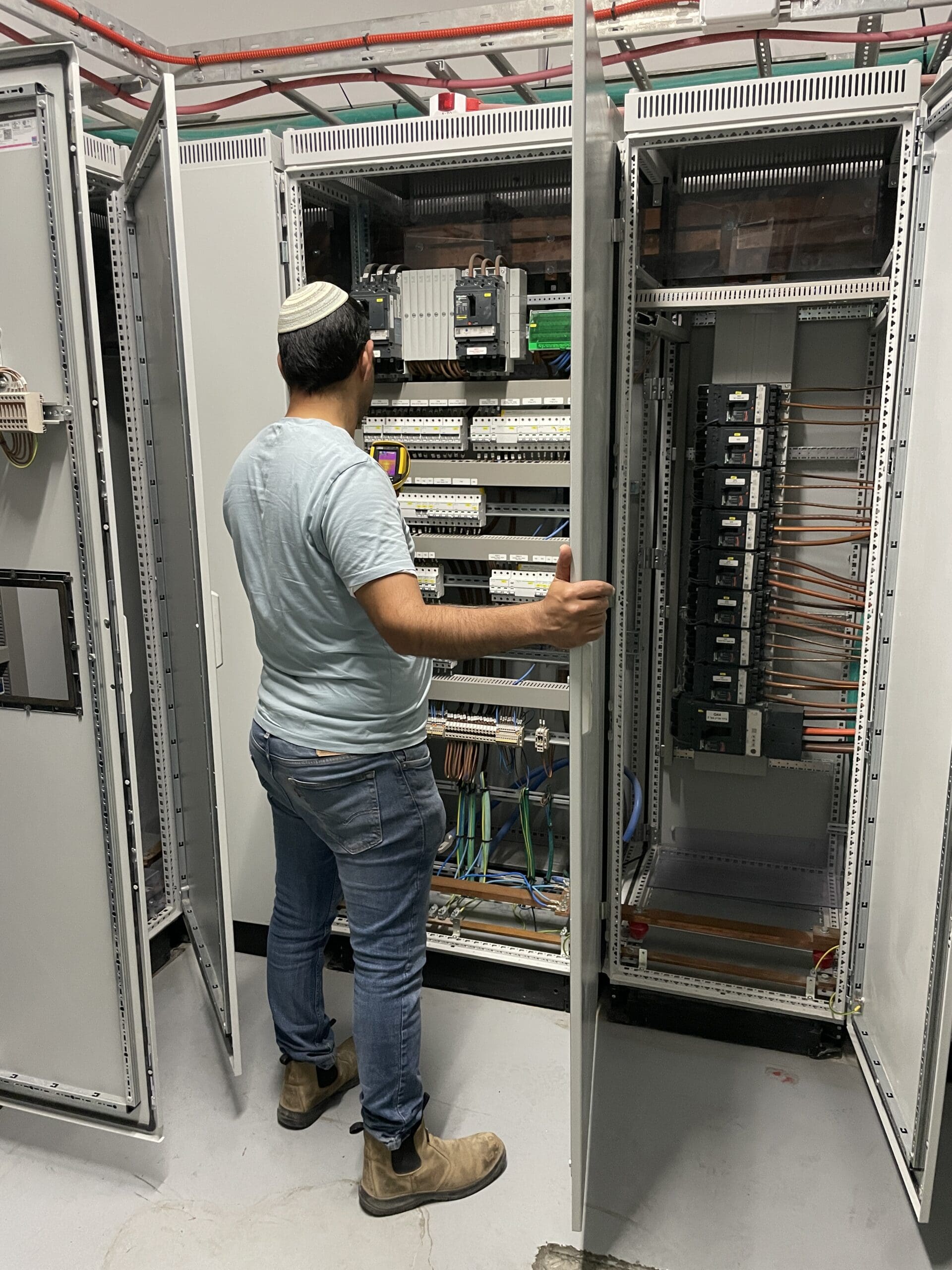

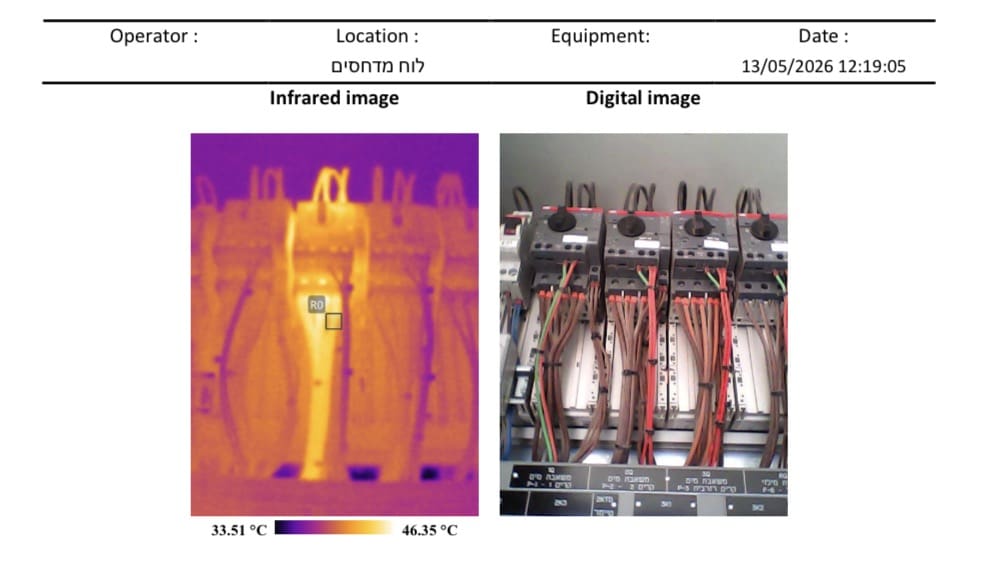

צילום תרמוגרפי ללוחות חשמל סריקה תרמית באמצעות מצלמת אינפרא-אדום

תהליך הבדיקה
ותדירות מומלצת

הבדיקה מתבצעת כשהלוח נמצא תחת עומס מלא או קרוב לכך, כדי שניתן יהיה למדוד את החום הנוצר מהתקלות בצורה מדויקת. בסיום, הבודק סורק את המעגלים, המפסקים והחיבורים ומפיק דוח תרמוגרפי מקצועי המצביע על הליקויים הדורשים טיפול.

  • תנאי סף — הבדיקה מתבצעת כשהלוח תחת עומס מלא או קרוב לכך, למדידה מדויקת של החום הנוצר מהתקלות
  • הפקת דוח — סריקת המעגלים, המפסקים והחיבורים והפקת דוח תרמוגרפי מקצועי המצביע על הליקויים
  • עסקים ומוסדות — מומלץ לבצע אחת לשנה
  • מפעלים ומתחמים תעשייתיים — לעיתים נדרש פעמיים בשנה או בתדירות גבוהה יותר, בהתאם לאופי העומס

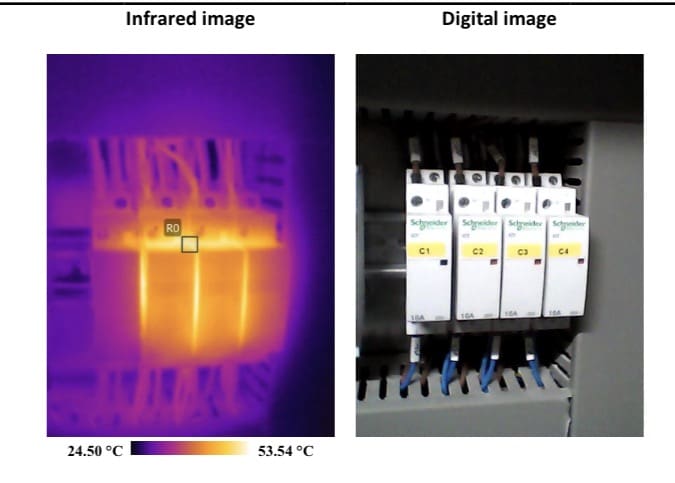

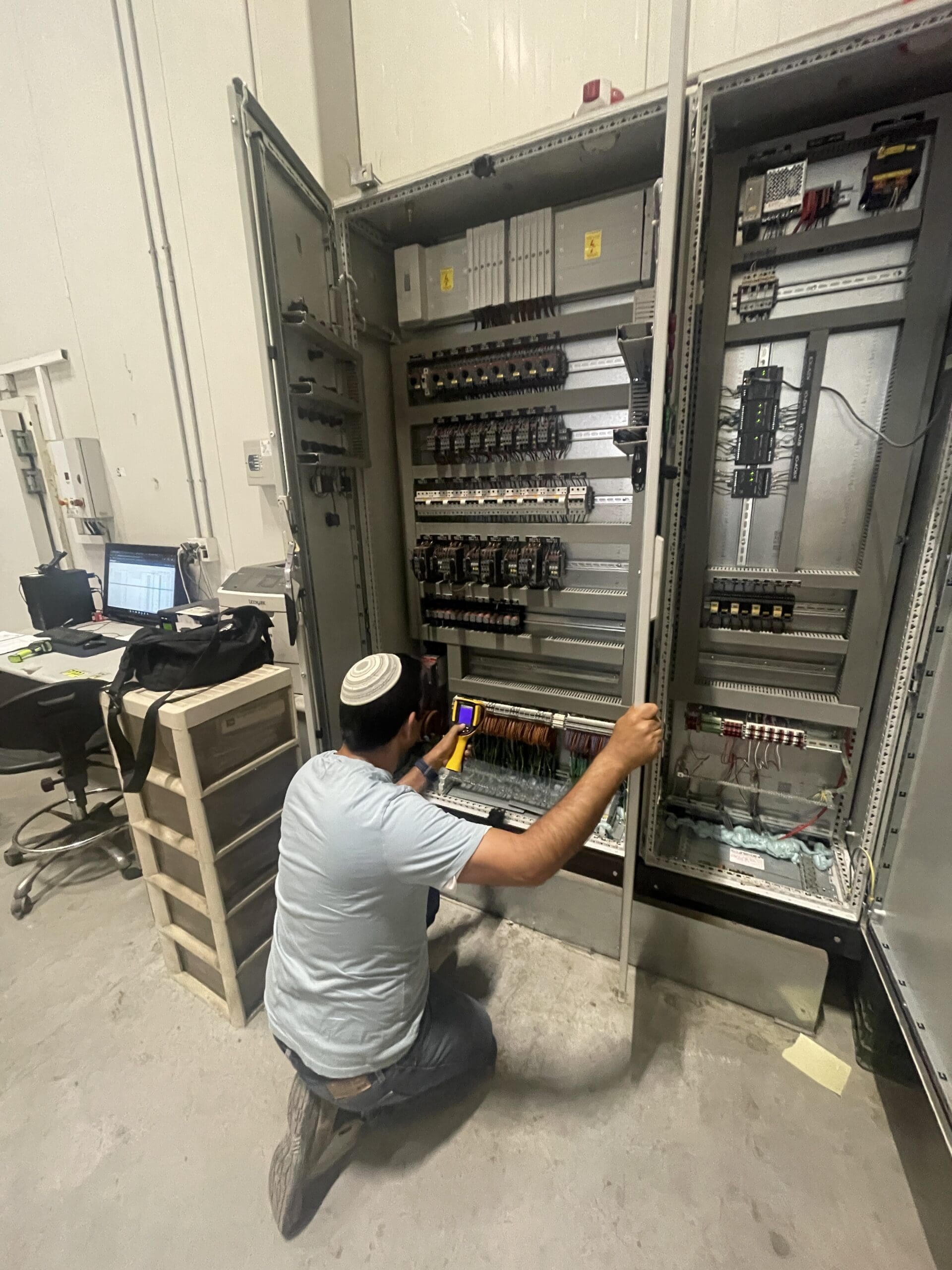

בדיקה תרמוגרפית של לוח חשמל תחת עומס דוח תרמוגרפי ובדיקה תקופתית

הסריקה מבוצעת על ידי בלחסן חשמל ופרויקטים – קבלן חשמל לתעשייה, כחלק משירות ותחזוקה שוטפת של לוחות חשמל ומערכות חשמל במפעלים ובמוסדות. להרחבה מקצועית קראו את המדריך לצילום תרמוגרפי בלוחות חשמל.

בדיקה תרמוגרפית ללוחות חשמל במפעלים

במפעלים ובמתחמי תעשייה, בדיקה תרמוגרפית היא חלק מתחזוקה מונעת: היא מאתרת התחממות חריגה, עומסים, מגעים רופפים ורכיבים תקולים בלוחות החשמל בשלב מוקדם, מבלי להפריע לפעילות השוטפת. במתקנים עם תשתית מתח גבוה, הסריקה משתלבת גם בטיפול בשנאים ובמתקני מתח גבוה, כחלק מאחזקה מונעת ותקופתית.

שאלות נפוצות על צילום תרמוגרפי

כל כמה זמן מומלץ לבצע צילום תרמוגרפי ללוחות חשמל?

בעסקים ובמוסדות מומלץ לבצע סריקה אחת לשנה. במפעלים ובמתחמים תעשייתיים לעיתים נדרשת סריקה פעמיים בשנה או בתדירות גבוהה יותר, בהתאם לאופי העומס.

צריך לנתק את הלוח או לעצור את הפעילות בזמן הבדיקה?

לא. הסריקה אינה חודרנית ומתבצעת כשהלוח פועל תחת עומס מלא או קרוב לכך — זה התנאי למדידה מדויקת של החום — ולכן היא אינה מפריעה לפעילות השוטפת.

מה מקבלים בסיום הבדיקה התרמוגרפית?

דוח תרמוגרפי מקצועי, המבוסס על סריקת המעגלים, המפסקים והחיבורים, ומצביע על הליקויים הדורשים טיפול.
